Instalace přídavných LED světel na vozidlo s CAN sběrnicí (CANNY)

S radostí představujeme CANNY – naše nové špičkové řešení CAN rozhraní, které umožňuje aktivaci přídavných světel u vozidel vybavených komunikačním systémem CAN (Controller Area Network). Řada moderních vozidel dnes používá LED světlomety, které často nemají přímý 12V signál pro dálková světla – místo toho jsou plně řízeny signály CAN sběrnice. Zařízení CANNY tuto mezeru překlenuje a zajišťuje spolehlivou integraci přídavného osvětlení i do těchto moderních vozidel.

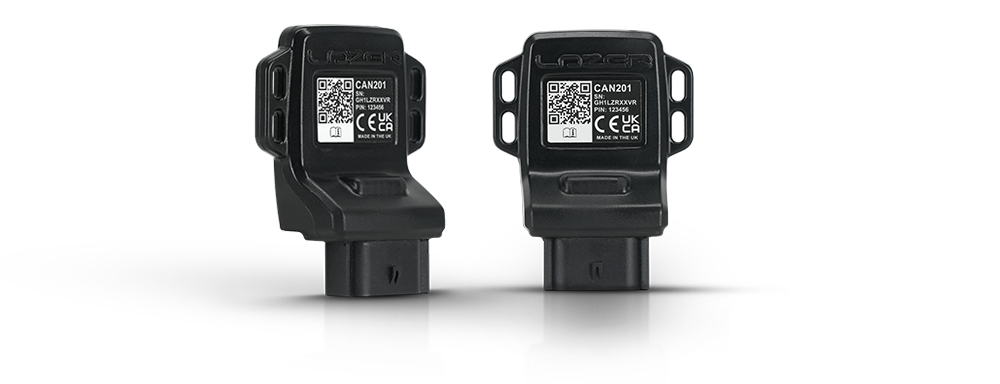

Modul CANNY lze umístit v kabině vozidla, nebo pro rychlejší a pohodlnější instalaci v motorovém prostoru – podle konkrétní aplikace. CANNY má krytí IP68, takže odolá i náročným podmínkám motorového prostoru. Kromě samotného modulu CANNY obdržíte i kabelový svazek, který obsahuje:

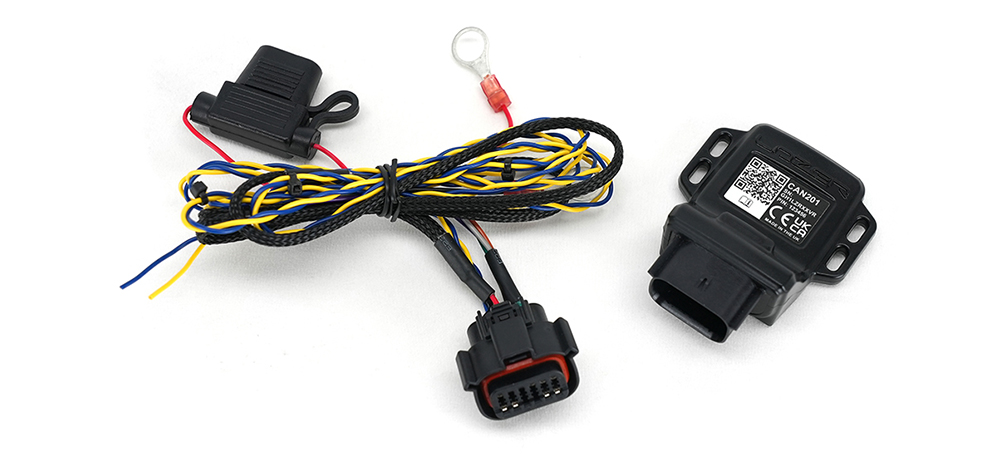

• Vodotěsný konektor Molex pro bezpečné a vodotěsné zapojení
• Červený jištěný vodič pro připojení k baterii vozidla
• Černý zemnící vodič
• Modrý a žlutý vodič CAN – modrý připojte na CAN HI, žlutý na CAN LO vozidla
• Smršťovací konektory Molex s lepidlem

Další významnou funkcí zařízení CANNY je možnost aktualizace firmwaru vzduchem (OTA). Protože řada výrobců vozidel využívá CAN k řízení svých systémů, dokáže CANNY přijímat OTA aktualizace a přizpůsobit se jakýmkoliv změnám CAN signálů ze strany výrobce vozidla. Díky tomu CANNY spolehlivě aktivuje připojená přídavná světla i po případných úpravách CAN systému vozidla.

Aplikace CANNY.LZR

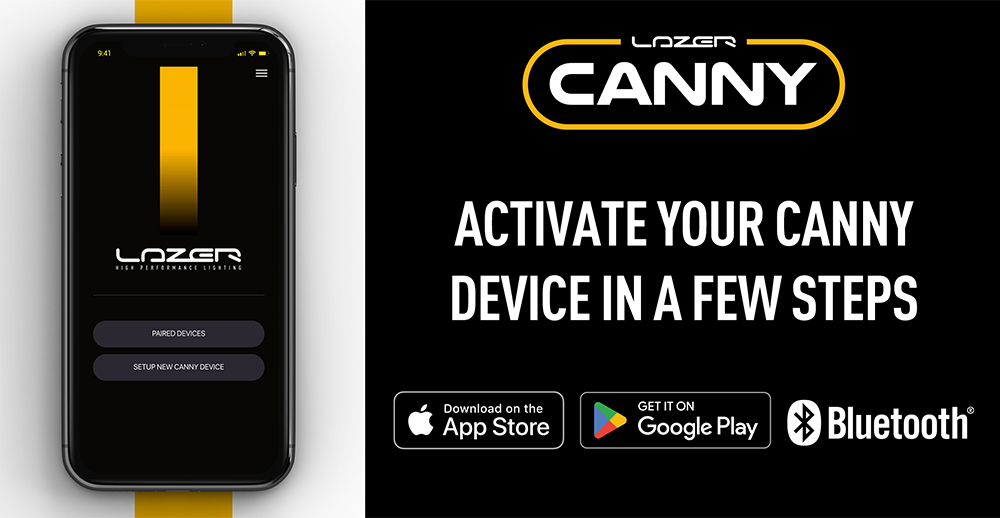

S hrdostí jsme vyvinuli vlastní aplikaci CANNY.LZR, dostupnou ke stažení v Google Play i Apple App Store. Každý modul CANNY má unikátní sériové číslo a QR kód pro snadnou identifikaci a připojení k aplikaci. CANNY.LZR slouží jako inteligentní řídicí centrum vašeho modulu CANNY s přehledným uživatelským rozhraním.

Vzdálený sběr dat („Remote Recipe & Data Gathering“)

Tato funkce se využívá při diagnostice problémů s kompatibilitou vozidla, pokud výrobce v průběhu výroby modelu změnil CAN signály. Slouží také k zachycení dat u nových vozidel, která zatím nejsou v naší databázi, nebo k doplnění funkcí u vozidel, u kterých máme zatím pouze recept pro světlomety (například přidání couvacích světel, pozičních světel nebo zapalování). V případě zájmu o sběr dat nového vozidla nás kontaktujte.

Návod k instalaci a nastavení

Krok 1

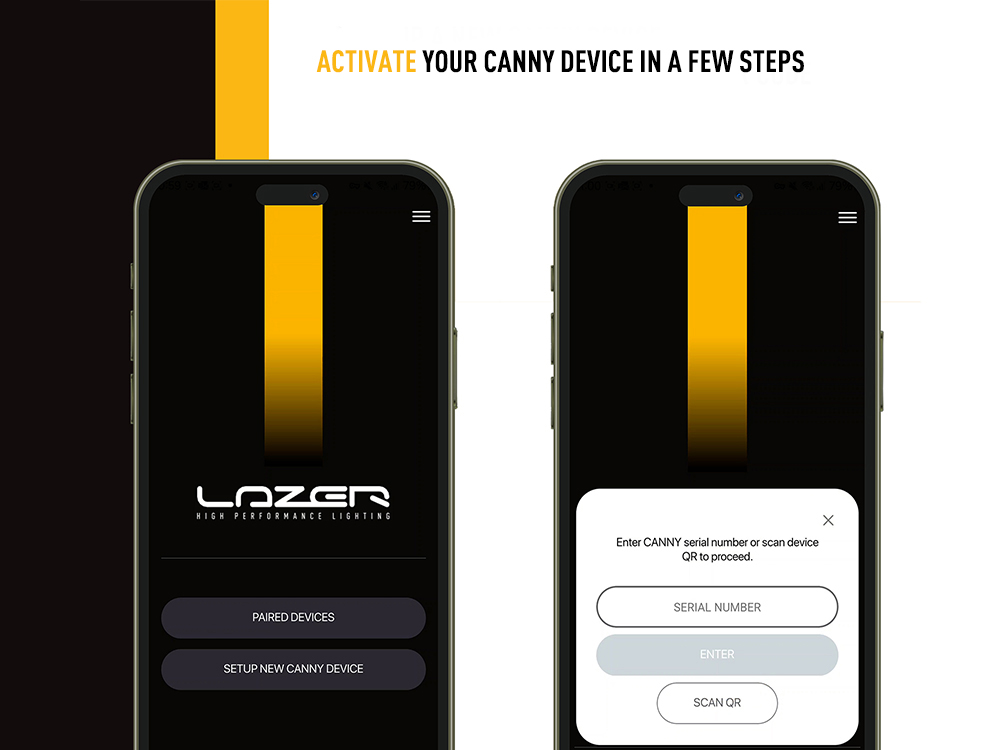

Pro nastavení nového zařízení CANNY otevřete aplikaci a zvolte „SETUP NEW CANNY DEVICE“. Pokud jste již dříve nastavovali jiné zařízení CANNY, najdete a spravujete spárovaná zařízení přímo v aplikaci. Aplikace vás vyzve buď k naskenování QR kódu, nebo k ručnímu zadání sériového čísla, které najdete na přední straně modulu.

Krok 2

Dále vyberte vozidlo, do kterého modul CANNY instalujete. Po výběru vozidla máte na výběr buď stáhnout instalační schéma zapojení, nebo – pokud je zařízení již nainstalováno – rovnou zahájit jeho vyhledávání. Aplikace modul CANNY najde pouze tehdy, je-li zapnutý – proto nejprve zajistěte napájení modulu, poté vyhledejte „Canny“ v seznamu Bluetooth zařízení, potvrďte „OK“ a spusťte vyhledávání.

Krok 3

Po zapojení dle instalačního schématu se lze k modulu CANNY připojit přes Bluetooth. Během načítání dat aplikace naprogramuje modul CANNY specifickými informacemi pro dané vozidlo – stáhne se tzv. „recept“ s instrukcemi konkrétními pro vybraný model.

Krok 4

Jakmile je vše připraveno, aplikace vás vyzve ke spárování s modulem CANNY a zadání šestimístného PIN kódu. Váš unikátní PIN kód najdete přímo na modulu CANNY, pod sériovým číslem.

Krok 5 – konfigurace výstupů

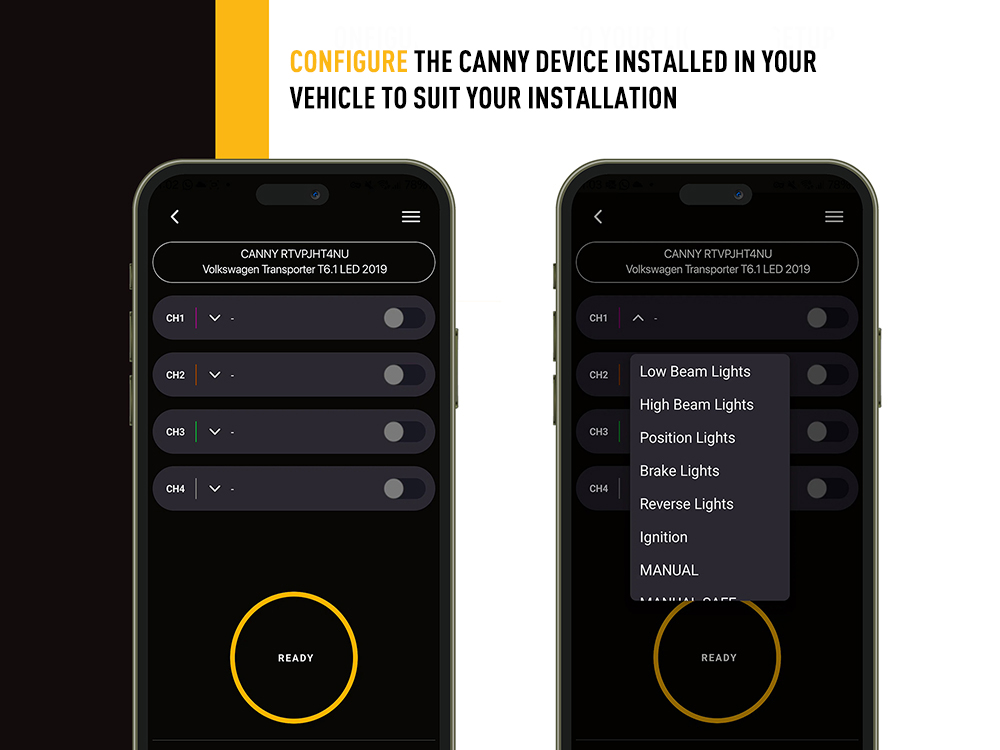

Posledním krokem po instalaci a připojení je konfigurace zařízení. Modul CANNY má čtyři výstupní vodiče – hnědý, fialový, zelený a šedý, odpovídající jednotlivým kanálům:

• Fialový: kanál 1
• Hnědý: kanál 2
• Zelený: kanál 3
• Šedý: kanál 4

Toto barevné značení zajišťuje, že každý vodič je zapojen do správného kanálu. Na této obrazovce lze pro každý výstupní vodič nastavit, čím bude spouštěn:

• Dálková světla
• Poziční světla
• Brzdová světla
• Couvací světla
• Zapalování
• MANUAL
• MANUAL SAFE

Správnost zapojení lze ověřit ručním testem funkcí přes tlačítko „Manual“. Režim „Manual Safe“ zajišťuje, že se světla automaticky vypnou, pokud dojde k odpojení napájení vozidla nebo ke ztrátě spojení aplikace s modulem CANNY – to chrání baterii vozidla před vybitím.

Obecná nastavení

V pravém horním rohu menu najdete další obecná nastavení a funkce, mimo jiné:

• Stažení instrukcí – přístup k podrobným návodům k instalaci a nastavení
• Aktualizace firmwaru – kontrola a instalace dostupných aktualizací aplikace
• Podporovaná vozidla – seznam vozidel kompatibilních s modulem CANNY

Máte-li zájem o podrobnější informace k zařízení CANNY nebo poradenství s instalací do vašeho vozidla, neváhejte nás kontaktovat.
